Line Magnetic LM-805IA MKII: trioda 805 w czystej klasie A

Ciepło wydzielane przez lampę 805 pracującą w pełnej klasie A zawsze zaskakuje nowicjuszy. Ta wersja MKII zachowuje tę triodę nadawczą, zamontowaną w układzie „single-ended” w liczbie jednej lampy na kanał, i zmienia jej stopnie wejściowe oraz sterujące. Dwa razy po pięćdziesiąt watów, chassis ważące ponad pięćdziesiąt kilo i bardzo fizyczny sposób oddawania muzyki oraz kontrolowania kolumn.

Trioda 805 w układzie single-ended

805 w niczym nie przypomina klasycznej lampy audio. To trioda nadawcza, pierwotnie zaprojektowana do nadajników radiowych, którą Line Magnetic stosuje tutaj jako lampę wyjściową. W każdym kanale pracuje jedna 805, podczas gdy układ push-pull łączyłby dwie pracujące w przeciwfazie: na tym polega zasada „single-ended”. Całość działa w czystej klasie A, co oznacza, że lampa przewodzi przez cały sygnał. To stałe przewodzenie eliminuje zniekształcenia przejścia typowe dla stopni pracujących naprzemiennie, kosztem niskiej sprawności i wysokiego wydzielania ciepła. Dźwiękową korzyścią jest ciepłe i pełne brzmienie, bogate w harmoniczne parzystego rzędu, czyli te, które ucho najlepiej toleruje. Każda 805 jest sterowana przez lampę 300B, inną triodę cenioną za swoją liniowość. Na papierze dwa razy po pięćdziesiąt watów wydają się skromne w porównaniu ze wzmacniaczem tranzystorowym; w odsłuchu rezerwa prądowa i zachowanie dynamiczne dają wrażenie mocy większej, niż sugerują liczby, zwłaszcza w basie.

Nowe lampy w wersji MKII

W porównaniu z oryginalnym 805IA wersja MKII inaczej rozdziela małe lampy na początku toru. Pierwsza wersja wykorzystywała lampy oktalowe 6SL7 i 6SN7 do wzmacniania napięciowego. Tutaj wejście przechodzi na dwie 12AX7, a stopień sterujący na dwie 12BH7, czyli bardziej rozpowszechnione lampy noval, łatwiejsze do znalezienia jako zamienniki. Sercem układu pozostaje to samo: każdy kanał zachowuje swoją 300B na wejściu sterującym i 805 na wyjściu. Deklarowana moc zyskuje dwa waty na kanał, do pięćdziesięciu watów, a masa wzrasta do 53,5 kg. Dla użytkownika rytuał się nie zmienia: ustawić polaryzację każdej lampy mocy za pomocą wskaźników wychyłowych na panelu przednim, a następnie skorygować sąsiednie wyważenie przydźwięku.

Ręczne wykonanie i montaż punkt-punkt

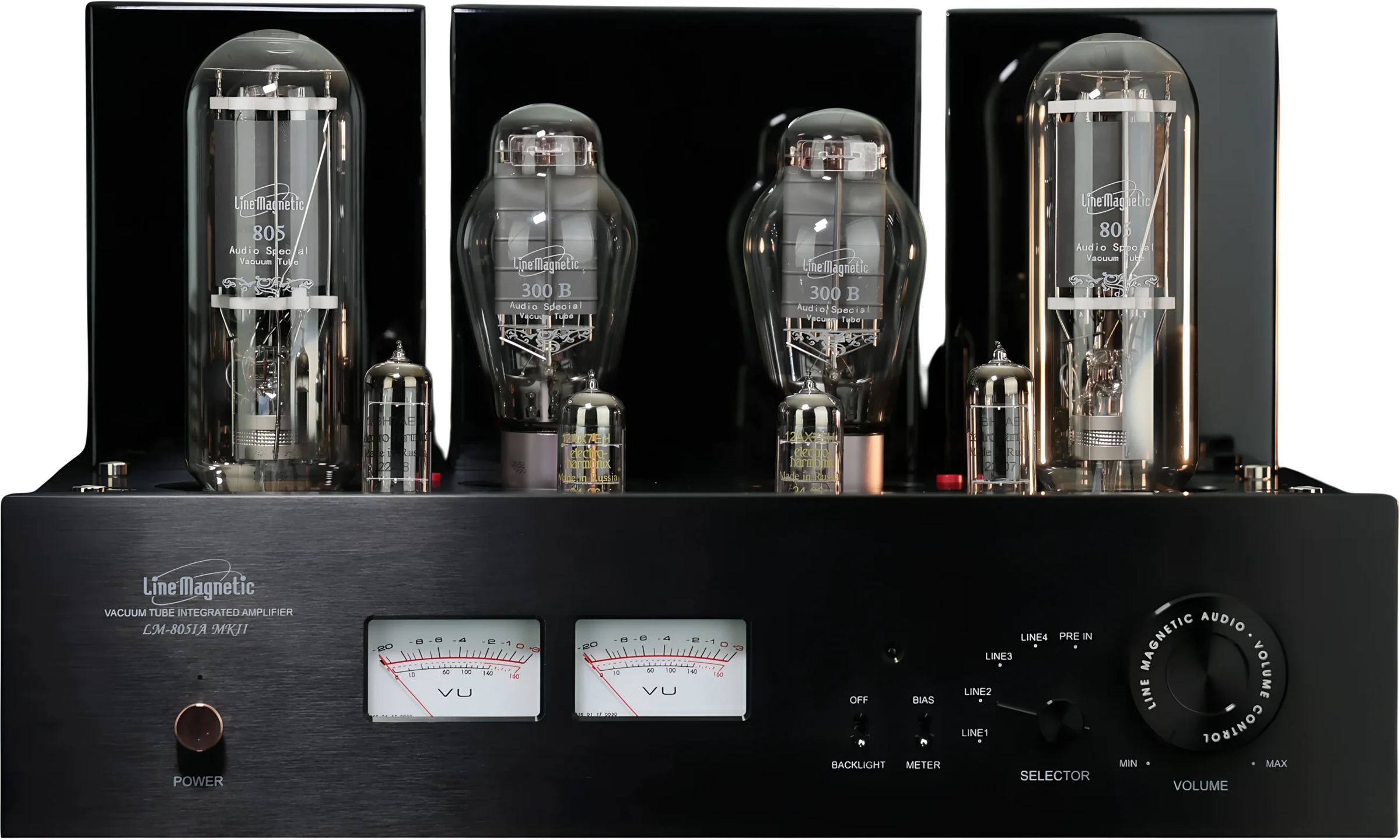

W środku nie ma obwodów drukowanych: okablowanie wykonano metodą punkt-punkt, w powietrzu, zgodnie z rzemieślniczą tradycją wzmacniaczy lampowych. Kondensatory sprzęgające to Mundorf N-Cap, regulacja głośności odbywa się za pomocą zmotoryzowanego potencjometru ALPS japońskiego pochodzenia, sterowanego także z dołączonego pilota. Transformatory, przewymiarowane, zamontowano osobno, aby ograniczyć zakłócenia. Z przodu podświetlane wskaźniki wychyłowe służą do ustawiania polaryzacji i rozpraszają bursztynową poświatę pod lampami, detal, który wielu użytkowników zostawia stale włączony. Zdejmowana metalowa klatka siatkowa chroni lampy przed palcami i zwierzętami. Układ miękkiego startu podaje wysokie napięcie po zwłoce czasowej, co oszczędza lampy przy włączaniu zasilania.

Regulacja ujemnego sprzężenia zwrotnego zależnie od kolumn

Niewiele wzmacniaczy zintegrowanych lampowych oferuje możliwość dozowania sprzężenia zwrotnego z panelu przedniego. 805IA oferuje cztery pozycje „negative feedback”, z których każda zmienia równowagę brzmienia. Przy najniższym poziomie scena dźwiękowa otwiera się maksymalnie, głosy wyraźniej się odrywają, brzmienie staje się bardziej zaokrąglone, ale bas się rozluźnia i traci nieco kontroli. Po przestawieniu o jeden lub dwa stopnie wyżej bas się zacieśnia, artykulacja staje się wyraźniejsza, a całość bardziej zdyscyplinowana. Najbardziej wyraźna różnica występuje między pierwszą a drugą pozycją; kolejne stopnie wnoszą subtelniejsze zmiany. W praktyce to ustawienie służy do dopasowania 805IA do charakteru kolumn: wysoka pozycja uspokaja już z natury zaokrąglone kolumny, niska pozycja zmiękcza system nieco suchy.

Trzy wejścia liniowe i tryb wzmacniacza mocy

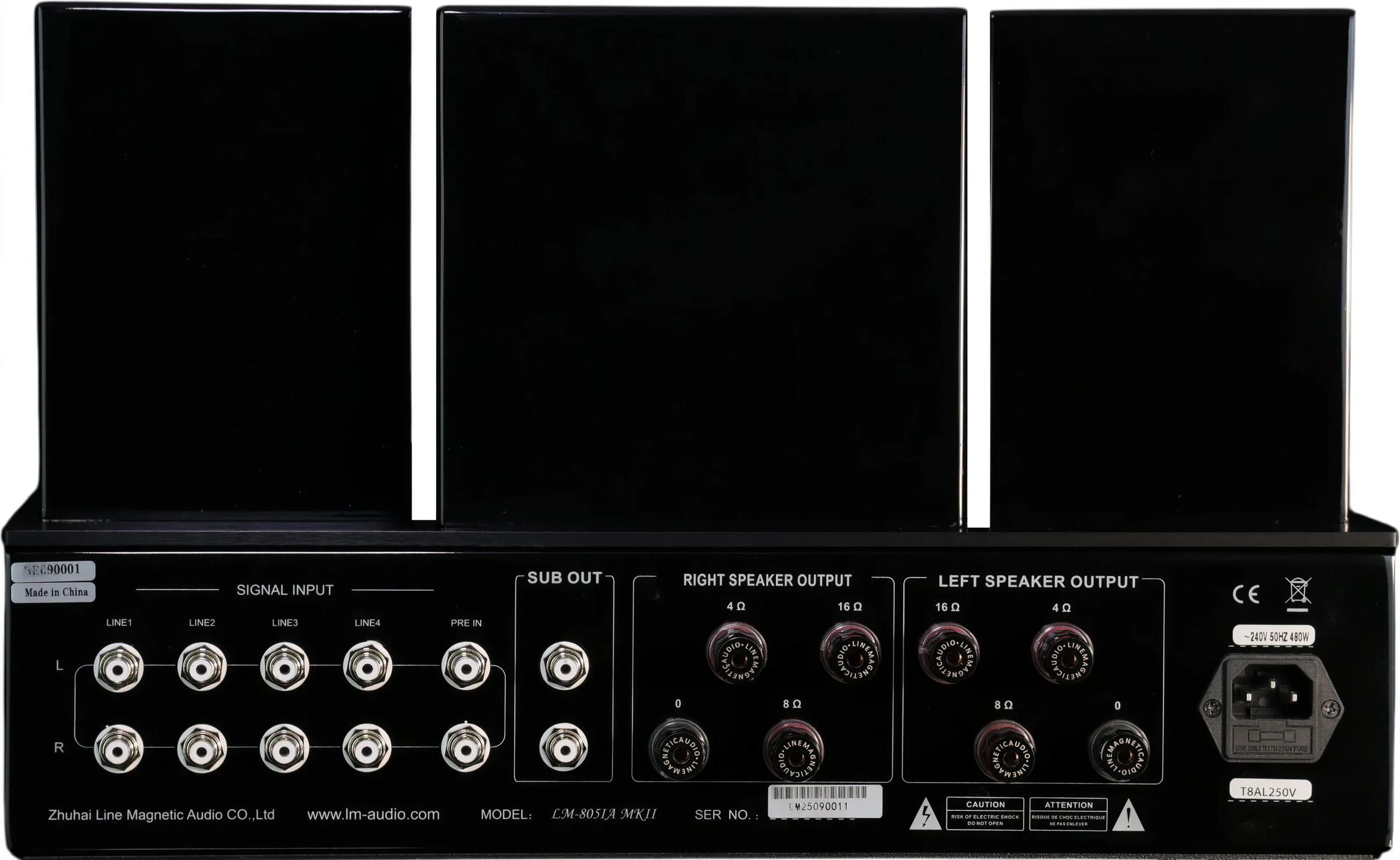

Złącza ograniczają się do tego, co najważniejsze. Trzy liniowe wejścia RCA przyjmują źródła o poziomie liniowym: odtwarzacz sieciowy, przetwornik, odtwarzacz CD. Czwarte wejście, nazwane Pré-in, omija zintegrowany przedwzmacniacz i zmienia 805IA w zwykłą końcówkę mocy, przydatną do włączenia go do systemu sterowanego przez przedwzmacniacz lub źródło ze zmienną regulacją głośności. Po stronie kolumn trzy zaciski wyjściowe odpowiadają obciążeniom 4, 8 lub 16 omów: podłącza się je zgodnie z nominalną impedancją swoich kolumn, aby jak najlepiej wykorzystać transformator wyjściowy. Nie ma natomiast wejścia phono, wyjścia słuchawkowego ani sekcji sieciowej czy cyfrowej. To analogowy wzmacniacz o poziomie liniowym: gramofon wymaga osobnego przedwzmacniacza phono, a odtwarzanie plików odbywa się przez dedykowane źródło.

Kolumny, ciepło i rozgrzewanie

Jak każdy „single-ended”, 805IA pokazuje pełnię możliwości z kolumnami o średniej lub wysokiej skuteczności i łagodnej impedancji. Przy takim obciążeniu bas schodzi nisko, jest trzymany w ryzach i uderza. Przy kolumnach mało czułych lub o trudnej impedancji chwyt i dynamika słabną. Jego pięćdziesiąt watów i rezerwa prądowa dają mu jednak większą swobodę niż małym SET-om o mocy kilku watów: potrafi prowadzić dość szeroką gamę kolumn bez zadyszki. Pozostaje kwestia ciepła. W czystej klasie A 805IA pobiera blisko 490 watów i naprawdę się nagrzewa: potrzebuje wokół siebie powietrza i niczego nad sobą. Przed poważnym odsłuchem trzeba przewidzieć około dziesięciu minut rozgrzewania: dźwięk stabilizuje się, gdy lampy osiągną temperaturę pracy. Na koniec, 53,5 kg nie da się przenosić samemu, więc solidna podstawa i druga para rąk są obowiązkowe.

Dane techniczne

Prezentacja

• Zintegrowany wzmacniacz lampowy LM-805MK II
• Konfiguracja Single-Ended 805
• Moc: 2 x 50 W

Obsada lamp

• Stopień wejściowy: 2 x 12AX7
• Stopień sterujący: 2 x 12BH7
• Stopień mocy: 2 x 805, 2 x 300B

Parametry audio

• Moc wyjściowa: 50 W + 50 W (klasa A, pojedynczy stopień)
• Pasmo przenoszenia: 20 Hz – 45 kHz (-3 dB)
• Całkowite zniekształcenia harmoniczne (THD): 1 % (1 kHz)
• Stosunek sygnału do szumu: 87 dB (ważenie A)

Wejścia i wyjścia

• Czułość wejściowa
  • Linia: 200 mV
  • Przedwzmacniacz: 590 mV
• Impedancja wejściowa: 100 kΩ
• Impedancja wyjściowa: 4 Ω, 8 Ω, 16 Ω

Parametry elektryczne

• Pobór mocy: 490 W

Wymiary i masa

• Wymiary (szer. x gł. x wys.): 432 x 465 x 279 mm
• Masa netto: 53,5 kg
