Line Magnetic LM-170IA - push-pull 2x130w

Cztery KT170 ustawione w układzie push-pull, 45 kilogramów na wadze i 2x130 watów w klasie AB: format mówi sam za siebie. Line Magnetic wprowadza swój wzmacniacz zintegrowany lampowy na obszar wysokiej mocy, tam, gdzie większość wzmacniaczy lampowych kapituluje. KT170 to najmocniejsza obecnie produkowana lampa mocy, a LM-170IA wykorzystuje cztery takie lampy, by napędzać kolumny wymagające dużego prądu.

KT170, najmocniejsza lampa mocy

KT170 to tetroda strumieniowa pochodząca z bieżącej produkcji, najmocniejsza w swojej kategorii. Jej wysoka moc strat anody i większa transkonduktancja niż w KT150 i KT88 dają zapas niezbędny do dostarczenia 2x130 watów w klasie AB. LM-170IA wykorzystuje cztery takie lampy, po dwie na kanał, zamontowane w układzie push-pull. Taka konfiguracja wyjaśnia rzadko spotykaną moc jak na wzmacniacz lampowy, zdolny rywalizować z wieloma końcówkami tranzystorowymi pod względem kontroli i dynamiki.

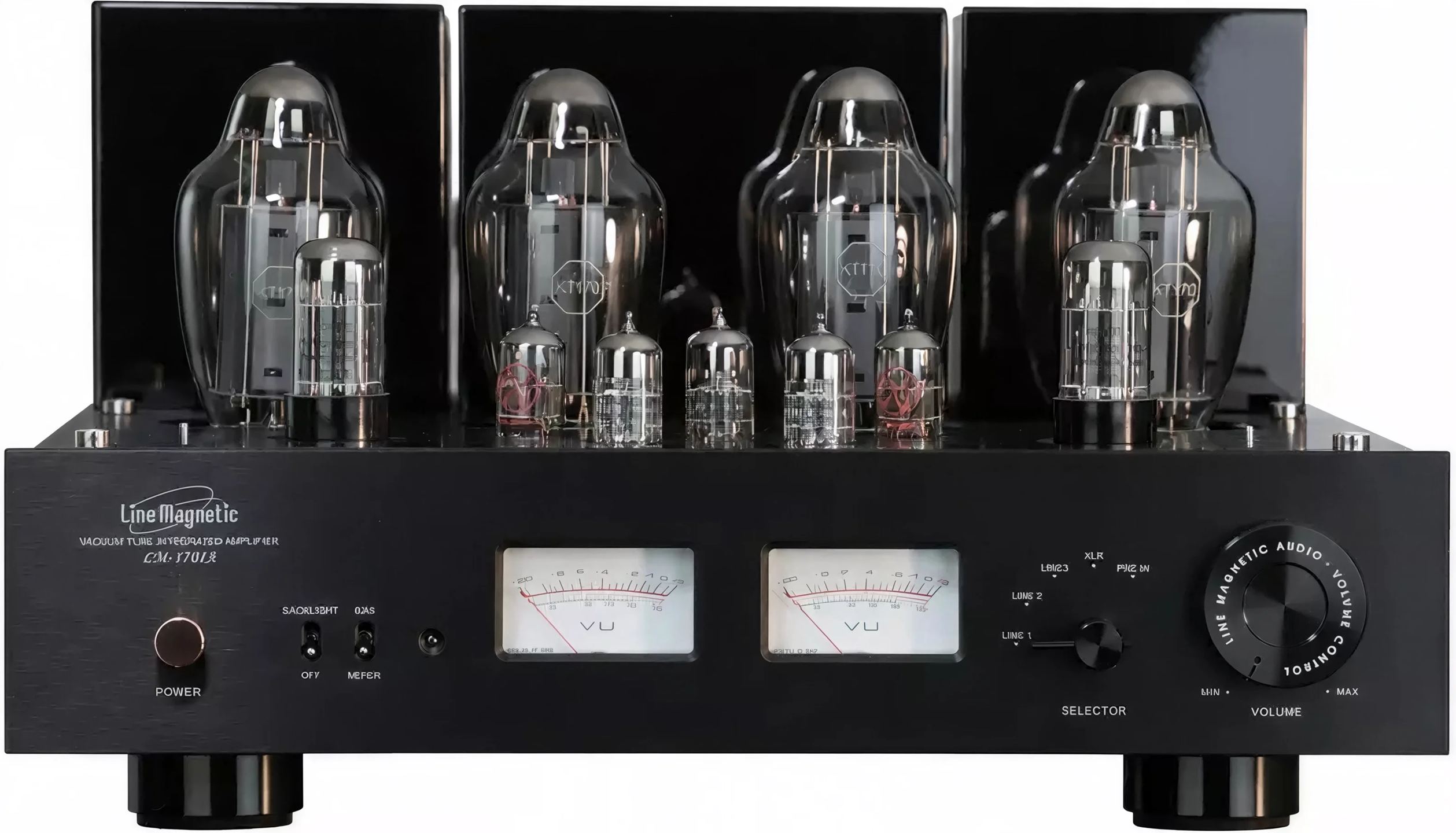

W pełni lampowa ścieżka sygnału

Zanim sygnał dotrze do KT170, przechodzi przez trzy typy podwójnych triod. Trzy 6922 odpowiadają za wzmocnienie wejściowe i są cenione za niski poziom szumów. Dwie ECC82 i dwie 6SN7EH tworzą stopień sterujący, który napędza lampy mocy. Nic nie opuszcza domeny lamp między gniazdem wejściowym a terminalami głośnikowymi, co pozwala zachować charakterystyczną barwę poszukiwaną w tego typu konstrukcjach. Line Magnetic okablowuje swoje wzmacniacze metodą point-to-point, ręcznie, co zajmuje więcej czasu niż zastosowanie obwodu drukowanego, ale stanowi gwarancję trwałości i łatwości serwisowania.

Trzy wyjścia dla różnych kolumn

Tam, gdzie wiele wzmacniaczy zintegrowanych lampowych ogranicza się do dwóch impedancji, LM-170IA oferuje wyjścia 4, 8 i 16 omów. Wyjście 16 omów jest cenne dla starszych kolumn lub modeli o wysokiej skuteczności, czyli na obszarze, który Line Magnetic dobrze zna, ponieważ marka narodziła się z renowacji i replik głośników Western Electric, Altec i Jensen. Wybór odpowiedniego wyjścia zgodnie z impedancją kolumn wpływa na sprawność transformatora wyjściowego i kontrolę basu.

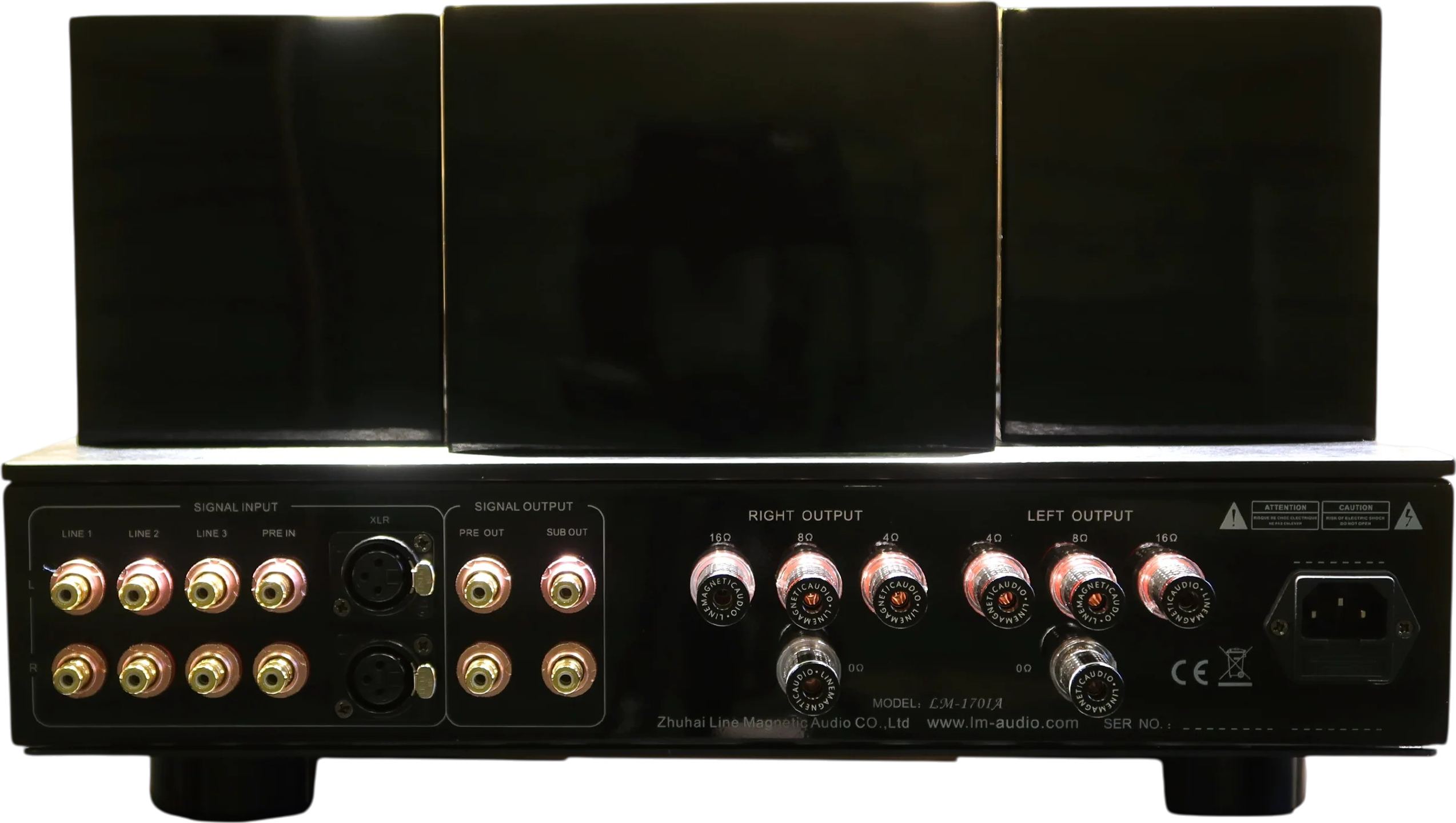

Wejście symetryczne i integracja z kinem domowym

LM-170IA akceptuje źródło z połączeniem symetrycznym (XLR) oprócz klasycznych wejść RCA, z czułością 0,5 volta wobec 0,36 volta w trybie niesymetrycznym. Dedykowane wejście PRE pozwala włączyć go do instalacji kina domowego, przejmując przedni lewy i prawy kanał ze stałym wzmocnieniem, bez ponownego przechodzenia przez jego regulację głośności. Wyjście SUB/PRE, o poziomie 1,8 volta, wysyła sygnał do subwoofera lub dodatkowego wzmacniacza mocy. Te połączenia wykraczają poza ramy samego odsłuchu stereo.

Obudowa ważąca 45 kilogramów i adekwatny pobór mocy

Masa zdradza zawartość: przewymiarowane transformatory zasilające i wyjściowe, niezbędne do utrzymania 2x130 watów z lamp. Przy 45 kilogramach instalacja wymaga stabilnego podparcia i solidnej półki. Pobór mocy sięga 750 watów, wliczając wydzielane ciepło: cztery KT170 mocno się nagrzewają i wymagają odpowiedniej przestrzeni wokół urządzenia, z dala od zamkniętej szafki. Pasmo przenoszenia rozciąga się od 20 Hz do 35 kHz przy -3 dB, ze stosunkiem sygnału do szumu 89 dB i zniekształceniami 1 % przy 1 kHz, czyli wartościami spójnymi z lampowym układem push-pull o takiej mocy.

Specyfikacja techniczna

Prezentacja

• Model: LM-170IA
• Typ: zintegrowany wzmacniacz lampowy
• Konfiguracja: Push-Pull KT170
• Moc: 2 x 130 W

Wyposażenie lampowe

• Lampy przedwzmacniacza: 3 x 6922, 2 x ECC82, 2 x 6SN7EH
• Lampy mocy: 4 x KT170

Parametry audio

• Moc wyjściowa: 130 W + 130 W w klasie AB Push-Pull
• Pasmo przenoszenia: 20 Hz do 35 kHz (-3 dB)
• Całkowite zniekształcenia harmoniczne: 1 % przy 1 kHz
• Stosunek sygnał/szum: 89 dB

Wejścia i wyjścia

• Czułość wejściowa
  • RCA: 0,36 V
  • BAC: 0,5 V
  • PRE: 1 V
• Wyjście pomocnicze SUB / PRE: 1,8 V
• Impedancja wejściowa: 100 kΩ
• Impedancja wyjściowa: 4 Ω, 8 Ω, 16 Ω

Zasilanie

• Pobór mocy: 750 W

Wymiary i waga

• Wymiary (szer. x gł. x wys.): 43 x 49 x 24,8 cm
• Waga netto: 45 kg
